Zero Void.

LED-Lötung ohne Lufteinschlüsse. Bis zu 11-mal weniger Voids: Die Wärme erreicht den Kühlkörper, die LEDs leisten mehr und halten länger.

−91%Gesamtfläche der Hohlräume im Vergleich zur Standardlötung (Höchstwert)
< 1%Fläche des größten einzelnen Hohlraums, gegenüber etwa 10 % bei der Standardlötung
11×weniger Hohlräume: von 19,4 % auf 1,7 % der Lötfläche
— Was ein Void ist

Voids blockieren
die Wärmeableitung.

Bei einer SMD-LED ist der Chip auf eine Leiterplatte gelötet, die die Wärme abführt. In der Lötstelle können kleine gasgefüllte Hohlräume zurückbleiben, sogenannte Voids: Wo ein Void ist, fließt keine Wärme.

Standardlötung
Zerlegte LED mit Standardlötung: große Hohlräume

Wärme durch Voids blockiert

Zero-Void-Lötung
Zerlegte LED mit Zero-Void-Lötung: minimale Hohlräume

Wärme fließt zum Kühlkörper

— Unser Ergebnis

Bis zu 11-mal
weniger Voids.

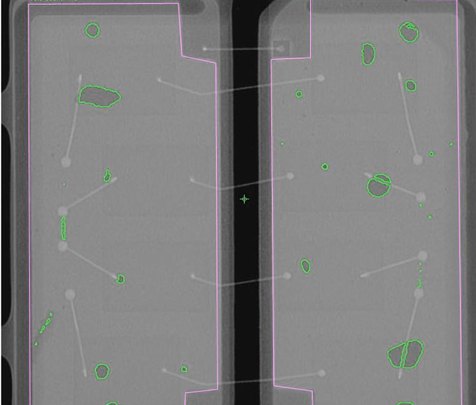

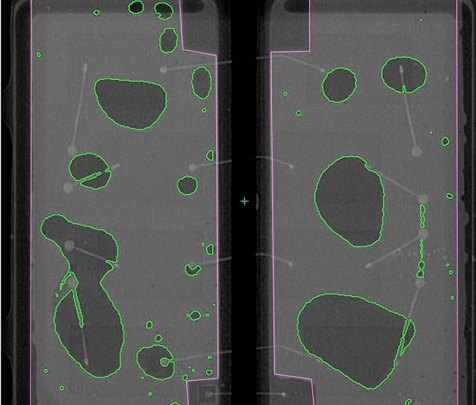

Das Röntgenbild zeigt die Lötschicht von oben. Die dunklen Flecken sind Hohlräume: Ziehen Sie den Regler, um zu vergleichen.

Röntgenbild der Standardlötung: viele dunkle Hohlräume Röntgenbild der Zero-Void-Lötung: fast keine Hohlräume Mit Hohlräumen19,4% HohlräumeStandardlötung Zero Void1,7% HohlräumeZero-Void-Lötung
Standardlötung19,4%
Zero Void1,7%

Anteil der Lötfläche, den Hohlräume einnehmen. Röntgendaten von zwei Proben; Bilder zur besseren Lesbarkeit im Negativ.

— Warum es wichtig ist

Weniger Voids:
mehr Effizienz, längere Lebensdauer.

Eine durchgehende Verbindung leitet Wärme besser ab und verteilt Spannungen gleichmäßiger: Das Bauteil arbeitet kühler, leistet mehr und verschleißt langsamer.

Effizienz und Temperatur

Je wärmer die LED, desto geringer die Effizienz. Mit weniger Voids wird die Wärme besser abgeleitet: Zero Void liegt weiter links auf der Kurve, kühler und effizienter.

ZERO VOIDSTANDARD NIEDRIGERE TjHÖHERE Tj EFFIZIENZ

Lebensdauer und thermische Belastung

An den Rändern großer Voids konzentrieren sich die Spannungen. Mit weniger Voids sinkt die Belastung bei jedem Temperaturzyklus: Risse entstehen später, die Lebensdauer steigt.

ZERO VOIDSTANDARD GERINGERE BELASTUNGHÖHERE BELASTUNG LEBENSDAUER
— Was es für Sie bedeutet

Mehr Effizienz,
längere Lebensdauer.

Höhere Effizienz

Die LED arbeitet kühler und leistet mehr.

Geringerer Wärmewiderstand und niedrigere Sperrschichttemperatur, weniger Hotspots, mehr thermische Reserve.

Längere Lebensdauer

Weniger Belastung der Lötstelle, auch bei vielen Schaltzyklen.

Mit weniger Voids konzentrieren sich die Spannungen durch Wärmeausdehnung nicht: Risse entstehen später.

Mehr Zuverlässigkeit, weniger Ausschuss

Gleichmäßige Lötstellen von Charge zu Charge, stabilere Leistung.

Mehr effektive Lötfläche: gleichmäßigerer Strom, bessere Beständigkeit gegen Vibrationen und Stöße.
Zertifizierungen IPC-A-610 und J-STD-001 Application Specialist

Dokumentierte Qualität, IPC-zertifiziertes Personal. Jedes Ergebnis wird per Röntgen geprüft; unser Lötpersonal ist nach IPC-A-610 und J-STD-001 zertifiziert.
